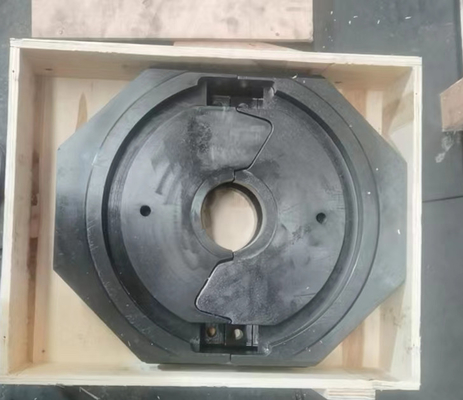

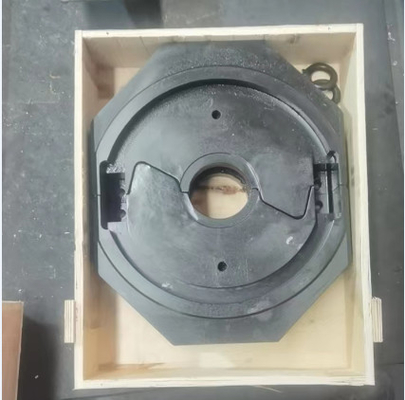

2 7/8"`3-1/2" Patlama Önleyici Ekipman S Tipi Değişken Ram ve Delik API16A 5000PSI
Yapısal Özellik
● Basınçlı bileşenler, iyi mukavemet ve darbe tokluğuna sahip üstün alaşımlı çelik kullanır.
● Yüksek basınçlı BOP'un kapı contası, kuyu basıncından daha iyi sızdırmazlığa sahip olan kombine conta kullanır.
● Yüzer veya entegre kapı kullanın, güvenli bir şekilde kapatabilir ve rahatça değiştirebilir.
● Buriel tipi yağ geçişi kullanın, Yatak menteşesi hidrolik menteşeden ayrılmıştır.
● Menteşe yapısı basittir, sökülmesi ve takılması kolaydır.
● Basınç altındaki kabuğun tepe gerilimini azaltmak için haznenin her iki tarafında büyük yay tipi kabuk kullanın ve her taraftan yay tipi ile geçiş yapın.
● Kompakt yapısı ile benzer yabancı ürünlerden daha küçüktür.
● BOP'un düşük sıcaklığa dayanıklı iç kabuğu, BOP içindeki buhar akışını sağlamak, ısı yaymak için boru hattını işleyebilir.
Ram Meclisi
● Boru Ram'ı
1. Üst conta 2. Ön conta 3. Ram gövdesi
HF tipi Ram tertibatı
1. Ram gövdesi 2. Cıvata 3. Ram cıvatası 4. Ram lastiği
5. Kelepçe tutucu
S tipi Ram tertibatı
1. Üst conta lastiği 2. Ön conta lastiği 3. Ram gövdesi
4. Kelepçe tutucu 5. Ram cıvatası
H tipi Ram tertibatı
Kesme Ramı
Kesme ram kuyuyu kesebilir, kuyu başını kör olarak kapatabilir ve kuyuda boru olmadığında kör ram olarak da kullanılabilir.Kesme ramının montajı orijinal ram ile aynıdır.
● Normal durumda kör koç olarak, acil durumlarda ise makas koç olarak kullanılır.
● Kesme damperi boruyu tekrar tekrar kesebilir ve bıçağa zarar vermez, Aşınmış bıçak onarımdan sonra tekrar kullanılabilir.Shenkai, kesme ömrünü beş kattan fazla olan kesme ramını üretir, Sızdırmazlık kauçuğunun değiştirilmesine izin verilir.
● Normal ram bıçağı, ram gövdesiyle entegredir.
● BOP'un yüksek kükürt direncine dayanıklı ram bıçağı, bıçak hasar gördükten sonra bıçağın değiştirilmesi kolay olan ram gövdesi ile ayrılır ve ram gövdesinin tekrar tekrar kullanılabilmesini sağlar.
● Kesme ramının üst contası ile bıçak arasındaki temas sızdırmazlık yüzeyi büyüktür, bu da kauçuk sızdırmazlık yüzeyindeki basıncı etkili bir şekilde azaltır ve ömrünü uzatır.
1. Aşağı makas gövdesi 2. Üst conta lastiği 3. Sağ conta lastiği 4. Bıçak contası Sol conta lastiği 3. Yukarı kesme silindiri gövdesi
4. Üst conta kauçuğu 5. Sol conta kauçuğu 6. Yukarı kesme ram gövdesi
S tipi Ram BOP'nin Makas Ram Montaj Yapısı

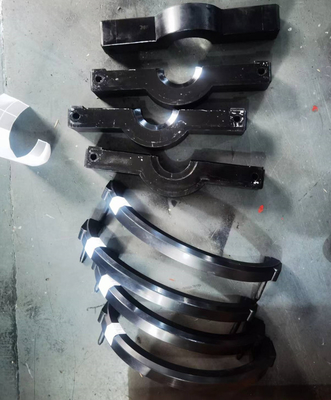

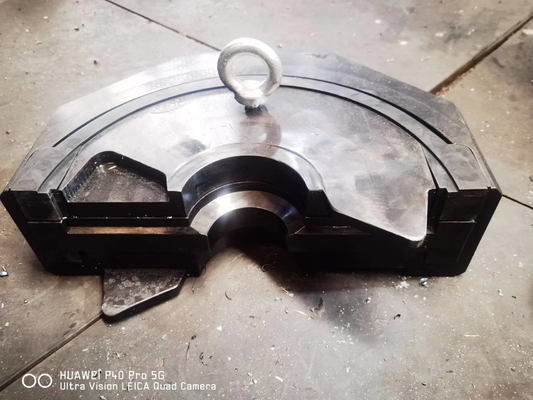

Değişken Ram
Farklı çaptaki boru dizisini kapatmak için değişken ram kullanılabilir.Değişken ram, değişken ram, üst conta, değişken ön contadan oluşur.Değişken koçun BOP'a kurulumu ortak koç ile aynıdır, BOP'un herhangi bir parçasını değiştirmenize gerek yoktur.
1. Değişken Ram Lastiği 2. Ram Gövdesi 3. Üst Conta Lastiği
S tipi Ram BOP'un Değişken Ram Montaj Yapısı
S Ram BOP Spesifikasyonu ve Modeli
İşletme basıncı
(psi) |
Delik (in) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Not: S Ram BOP Spesifikasyonu ve Modeli
S, S tipi ram BOP'yi temsil eder
| Şartname ve Model |
Ana Delik
mm(inç) |
Çalışma Basıncı
MPa(psi) |
Açılacak yağ miktarı (Tek Silindir) |
Kapama için yağ miktarı(Tek Silindir) |
Ram Tipi |
Ram Boyutu
(içinde) |
Boyut mm |
Ağırlık (kg |
Önerilen BOP kodu |
| uzunluk |
Genişlik |
yükseklik |
bekar |
çift |
| bekar |
çift |
| 180(71/16 inç) serisi |
(2)FZ18-21 |
179.4(71/16) |
21-3000 |
1.6 |
2 |
H |
maksimum5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2)FZ18-35 |
179.4(71/16) |
35-5000 |
1.6 |
2 |
H |
maksimum5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2)FZ18-70 |
179.4(71/16) |
70-10000 |
2.2 |
2.5 |
H |
maksimum5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2)FZ18-105 |
179.4(71/16) |
105-15000 |
7.4 |
8 |
H |
maksimum5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| 230 (9 inç) serisi |
(2)FZ23-21 |
228.6-9 |
21-3000 |
1.3 |
1.5 |
HF |
maksimum 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228.6-9 |
35-5000 |
4.7 |
5.3 |
HF |
maksimum 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228.6-9 |
70-10000 |
7 |
8 |
H |
maksimum 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2)FZ23-105 |
228.6-9 |
105-15000 |
10.2 |
10.9 |
HF |
maksimum 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.0 |
| 280(11 inç) serisi |
(2)FZ28-21 |
279.4-11 |
21-3000 |
2.7 |
3.2 |
S |
maksimum 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S79.00 |
| (2)FZ28-35 |
279.4-11 |
35-5000 |
5.4 |
6.2 |
S |
maksimum 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279.4-11 |
70-10000 |
7 |
8 |
H |
maksimum 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279.4-11 |
105-15000 |
14.6 |
16.7 |
H |
maksimum 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67,00 |
| 346(135/8 inç) serisi |
(2)FZ35-21 |
346.1(135/8) |
21-3000 |
7.8 |
8.9 |
S |
maksimum 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2)FZ35-35 |
346.1(135/8) |
35-5000 |
7.9 |
9.3 |
S |
maksimum 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2)FZ35-70 |
346.1(135/8) |
70-10000 |
18 |
20.7 |
HF |
maksimum 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2)FZ35-105 |
346.1(135/8) |
105-15000 |
17.4 |
20 |
H |
maksimum 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425 (163/4 inç) |
(2)FZ43-35 |
425.5(163/4) |
35-5000 |
10.3 |
11.6 |
HF |
maksimum 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| 476(183/4 inç) serisi |
(2)FZ48-35 |
476.3(183/4) |
35-5000 |
24.5 |
27.9 |
HF |
maksimum 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2)FZ48-70 |
476.3(183/4) |
70-10000 |
24.5 |
27.9 |
HF |
maksimum 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527(203/4in) |
(2)FZ53-21 |
527.1(203/4) |
21-3000 |
12.2 |
13.6 |
HF |
maksimum 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2)S83.00 |
| 540(211/4 inç) serisi |
(2)FZ54-14 |
539,8(211/4) |
14-2000 |
12.1 |
13.8 |
HF |
maksimum 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33,00 |
| (2)FZ54-35 |
539,8(211/4) |
35-5000 |
26 |
29.6 |
HF |
maksimum 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680(263/4in) |
(2)FZ68-21 |
679.5(263/4) |
21-3000 |
32.6 |
37 |
HF |
maksimum 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2)S87.0 |
| Not 1.BOP Test basıncı, standart basıncın 1,5 katıdır |
| 2. Çalışma basıncı 8.4Mpa'dan 10.5Mpa'ya kadar |
S Tipi Kesme Ram Çalışma özellikleri
| BOP Tipi |
BOP modeli |
Önerilen BOP kodu |
Silindir Tipi |
Sondaj borusunun özellikleri |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Normal silindir |
|
| (2)S92.00 |
Tandem güçlendiricili silindir |
4 1/2" 16.6lb/ft G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Büyük silindir |
|
| (2)S100.00 |
Büyük silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Normal silindir |
|
| (2)S02.00 |
Büyük silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Normal silindir |
|
| (2)S99,00 |
Büyük silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Normal silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)S112.00 |
Büyük silindir |
5 1/2" 24,7 lb/ft G-105 PSL-3 |
| (2)S117,00 |
Tandem güçlendiricili silindir |
5 1/2" 24,7 lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Normal silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)S113.00 |
Tandem güçlendiricili silindir |
5 1/2" 24,7 lb/ft S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Normal silindir |
5" 19,5 lb/ft G-105 PSL-3 |
S Tipi Değişken Ram Aralığı
| BOP Tipi |
BOP Modeli |
Değişken Ram Aralığı (inç) |
| S |
(2)FZ 18-70 |
2 3/8"-3 1/2" |
| (2)FZ28-35 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 28-70 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8"-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 53-21 |
4 1/2"-5 1/2" |
| (2)FZ 54-14 |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
4 1/2"-5 1/2" |
