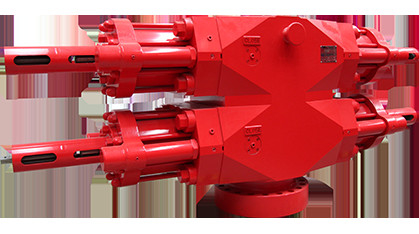

Patlama Önleyici Ekipman U-Tipi Ram BOP Delik 18 3/4" 10000 PSI
Yapısal Özellik
● Basınçlı bileşenler, dövme malzemeleridir, iyi mukavemete ve darbe tokluğuna sahiptir, dövme varsayılanını önler.
● Orta flanş kombine conta kullanır, anahtarı hidrolik basınçla çalıştırılır, ramı değiştirmek kolaydır.
● Geleneksel kesme ram BOP ile karşılaştırıldığında, yardımcı yağ silindiri ile donatılmış, daha küçük hacimli işleve sahiptir.
● Ram kauçuğu bol miktarda bulunur ve bağımsız conta kullanır.
● Manuel kilitleme tertibatı standart konfigürasyona aittir, Hidrolik kayıp durumunda koçun kapalı kalmasını sağlayabilir.
● Manuel ve hidrolik kilitleme tertibatı ve yardımcı yağ silindiri, müşterinin gereksinimlerine göre esnek ve değiştirilmesi kolay bir şekilde donatılabilir.
● BOP'un düşük sıcaklığa dayanıklı iç kabuğu, BOP içindeki buhar akışını sağlamak, ısı yaymak için boru hattını işleyebilir.(müşterinin seçeneği için).
● Kuyu sıvısı ile temas eden yüksek kükürte dayanıklı BOP'un iç kısmı, H2S ve CO2'ye karşı en yüksek direnç seviyelerini elde edebilen Yüzeyli yüksek nikel bazlı alaşıma sahiptir.
Ram Meclisi
● Boru Ram'ı
1. Üst conta lastiği 2. Ram gövdesi 3. Ön conta lastiği
U tipi Ram yapısı şeması
Kesme Ramı
Kesme ram kuyuyu kesebilir, kuyu başını kör olarak kapatabilir ve kuyuda boru olmadığında kör ram olarak da kullanılabilir.Kesme ramının montajı orijinal ram ile aynıdır.
● Normal durumda kör koç olarak, acil durumlarda ise makas koç olarak kullanılır.
● Kesme damperi boruyu tekrar tekrar kesebilir ve bıçağa zarar vermez, Aşınmış bıçak onarımdan sonra tekrar kullanılabilir.Shenkai, kesme ömrünü beş kattan fazla olan kesme ramını üretir, Sızdırmazlık kauçuğunun değiştirilmesine izin verilir.
● Normal ram bıçağı, ram gövdesiyle entegredir.
● BOP'un yüksek kükürt direncine dayanıklı ram bıçağı, bıçak hasar gördükten sonra bıçağın değiştirilmesi kolay olan ram gövdesi ile ayrılır ve ram gövdesinin tekrar tekrar kullanılabilmesini sağlar.
● Kesme ramının üst contası ile bıçak arasındaki temas sızdırmazlık yüzeyi büyüktür, bu da kauçuk sızdırmazlık yüzeyindeki basıncı etkili bir şekilde azaltır ve ömrünü uzatır.
1. Aşağı kesme şahmerdanı 2. Ayar vidası 3. Sol conta 4. Yukarı bıçak
5. Üst conta kauçuğu 6. Yukarı kayma ram gövdesi
7. Bıçak contası 8. Ayar vidası 9. Sağ conta 10. Aşağı bıçak
Yüksek kükürt direncine sahip U tipi Ram BOP'un Shear Ram Montaj Yapısı
1. Aşağı makas gövdesi 2. Sol conta kauçuğu
3. Yukarı makas gövdesi 4. Üst conta kauçuğu
5. Sağ conta kauçuğu 6. Bıçak contası
U tipi Ram BOP'nin Makas Ram Montaj Yapısı
Değişken Ram
Farklı çaptaki boru dizisini kapatmak için değişken ram kullanılabilir.Değişken ram, değişken ram, üst conta, değişken ön contadan oluşur.Değişken koçun BOP'a kurulumu ortak koç ile aynıdır, BOP'un herhangi bir parçasını değiştirmenize gerek yoktur.
1. Değişken Ram kauçuğu 2. Ram gövdesi 3. Üst conta kauçuğu
U tipi Ram BOP'un Değişken Ram Montaj Yapısı
U Ram BOP Spesifikasyonu ve Modeli
İşletme basıncı
(psi) |
Delik (in) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
sen |
|
|
|
|
|
|
| 105-15000 |
sen |
sen |
sen |
sen |
|
|
|
|
|
| 70-10000 |
sen |
sen |
sen |
sen |
|
sen |
|
sen |
|
| 35-5000 |
sen |
sen |
sen |
sen |
sen |
sen |
|
sen |
|
| 21-3000 |
sen |
sen |
sen |
sen |
sen |
|
sen |
|
sen |
| 14-2000 |
|
|
|
|
|
|
|
sen |
|
Not: S Ram BOP Spesifikasyonu ve Modeli
U, U tipi ram BOP'yi temsil eder
| Şartname ve Model |
Ana Delik
mm(inç) |
Çalışma Basıncı
MPa(psi) |
Açılacak yağ miktarı (Tek Silindir) |
Kapama için yağ miktarı(Tek Silindir) |
Ram Tipi |
Ram Boyutu
(içinde) |
Boyut mm |
Ağırlık (kg |
Önerilen BOP kodu |
| uzunluk |
Genişlik |
yükseklik |
bekar |
çift |
| bekar |
çift |
| 180(71/16 inç) serisi |
FZ18-352FZ18-35 |
180(71/16) |
35 |
4.6 |
4.6 |
sen |
maksimum5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180(71/16) |
70 |
4.6 |
4.6 |
sen |
maksimum5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180(71/16) |
105 |
4.6 |
4.6 |
sen |
maksimum5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| 280(11 inç) serisi |
FZ28-352FZ28-35 |
280-11 |
35 |
10.6 |
10.8 |
sen |
maksimum8 5/8 |
3105 (4165) |
650 |
898 |
1380 |
3775 |
6915 |
C08.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10.6 |
10.8 |
sen |
maksimum8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.02
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10.9 |
11.1 |
sen |
maksimum7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30.1 |
26.6 |
sen |
maksimum6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346(135/8 inç) serisi |
FZ35-352FZ35-35 |
346(135/8) |
35 |
21 |
22 |
sen |
maksimum10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346(135/8) |
70 |
21 |
22 |
sen |
maksimum10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346(135/8) |
105 |
22.8 |
23.7 |
sen |
maksimum10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| 540(211/4 inç) serisi |
FZ54-142FZ54-14 |
540(211/4) |
14 |
16.3 |
17.4 |
sen |
maksimum 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25.002
C25.00 |
| 540(211/4 inç) serisi |
FZ54-352FZ54-35 |
540(211/4) |
35 |
51 |
56 |
sen |
maksimum16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540(211/4) |
70 |
51 |
56 |
sen |
maksimum16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28.00 |
| 680(263/4) |
FZ68-212FZ68-21 |
680(263/4) |
21 |
36 |
37 |
sen |
maksimum20 |
5305(6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| Not 1. BOP Test basıncı, standart basıncın 1,5 katıdır |
| 2. Çalışma basıncı 8.4Mpa'dan 10.5Mpa'ya kadar |
U Tipi Shear Ram Çalışma özellikleri
| BOP Tipi |
BOP modeli |
Önerilen BOP kodu |
Silindir Tipi |
Sondaj borusunun özellikleri |
| sen |
(2)FZ28-35 |
(2)C08.00 |
Normal silindir |
|
| (2)C08.00 |
Tandem güçlendiricili silindir |
5 1/2" 24,7 lb/ft G-105 PSL-3 |
| (2)FZ28-105 |
(2)C01.00 |
Normal silindir |
|
| (2)C01.00 |
Tandem güçlendiricili silindir |
5 1/2" 24,7 lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)C21.00 |
Normal silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)C26,00 |
Tandem güçlendiricili silindir |
5 1/2" 24,7 lb/ft S-135 PSL-3 |
| (2)FZ 35-70 |
(2)C17.00 |
Normal silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)C30.00 |
Tandem güçlendiricili silindir |
5 1/2" 24,7 lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)C16.00 |
Normal silindir |
5" 19,5 lb/ft G-105 PSL-3 |
| (2)C23.00 |
Büyük silindir |
5 1/2" 24,7 lb/ft G-105 PSL-3 |
| (2)FZ 54-35 |
(2)C27.00 |
Normal silindir |
6 5/8" 27.7lb/ft S-135 PSL-3 |
U Tipi Değişken Ram Aralığı
| BOP Tipi |
BOP Modeli |
Değişken Ram Aralığı (inç) |
| sen |
(2)FZ 28-35 |
2 7/8"-5" |
| (2)FZ 28-70 |
2 7/8"-5" |
| (2)FZ 35-35 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2)FZ 35-70 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2)FZ 35-105 |
3 1/2"-5" |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
2 7/8"-5 7/8" |
| |
|
|
|
|
