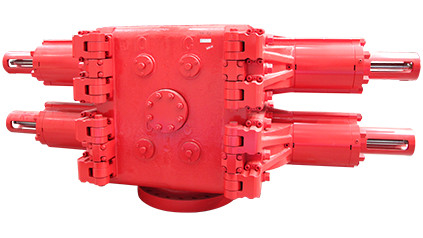

Patlama önleyici ekipman S tipi Ram BOP Bor 13 5/8 " 15000psi
Yapısal Özellik
● Basınçlı bileşenler, iyi dayanıklılık ve darbe dayanıklılığı olan üstün alaşımlı çelik kullanır.
● Yüksek basınçlı BOP'nin kapı mühürlemesi, kuyunun basıncından daha iyi mühürlenmiş bir kombinasyon mühürlemesi kullanır.
● Yüzen veya bütünleşik kapıyı kullanın, güvenli bir şekilde mühürlenebilir ve kolayca değiştirilebilir.
● Depolama tipi yağ geçidi kullanın, rulman menteşe hidrolik menteşeden ayrılır.
● Hinge yapısı basit, sökülmesi ve monte edilmesi kolaydır.
● Kaplamanın her iki tarafında da büyük bir kemer türü kabuk kullanın ve basınç altındaki kabukların en yüksek gerilimini azaltmak için her tarafta kemer türü geçiş yapın.
● Yapısı kompakt ve benzer yabancı ürünlerden daha küçüktür.
● Düşük sıcaklığa dayanıklı BOP'nin iç kabuğu boru hattını işleyebilir, buharın BOP'nin içine akmasını sağlayabilir, ısı yayar.
Ram Meclisi
● Boru Ram
1Üst mühür 2. Ön mühür 3. Koç gövdesi
HF tipi Ram montajı
1Ram gövde 2. Bolt 3. Ram bolt 4. Ram kauçuk
5. Klip tutucusu
S tipi Ram montajı
1Üst mühürlü kauçuk 2. Ön mühürlü kauçuk 3. Koç gövdesi
4- Klip tutucusu 5.
H tipi Ram montajı
Kırma Ram
Kırpma erkeği, kuyunun borusunu kesebilir, kuyunun başını körü körüne kapatabilir ve kuyunun içinde boru olmadığı zaman kör erkeğe de kullanılabilir.
● Normal durumda kör koç olarak kullanılır, acil durumlarda kesme koç olarak kullanılır.
● Kesme damper tekrar tekrar boru kesilebilir ve bıçağı hasar vermez, yıpranmış bıçağı onarımdan sonra tekrar kullanılabilir.Döşeme lastiğinin değiştirilmesine izin verilir.
● Sıradan koç bıçağı koç gövdesiyle birleştirilir.
● Yüksek kükürtüye dayanıklı BOP'nin koç bıçağı, kılıç hasarlandıktan sonra kolayca değiştirilen koç gövdesiyle ayrılır ve koç gövdesi tekrar tekrar kullanılabilir hale gelir.
● Kesme ramı ve bıçağı arasındaki üst mühürleme yüzeyi büyüktür, bu da kauçuk mühürleme yüzeyindeki baskıyı etkili bir şekilde azaltır ve ömrünü uzatır.
1. Aşağı kesme erkeği gövdesi 2. Yukarı mühürlü kauçuk 3. Sağ mühürlü kauçuk 4. Blade mühürlü Sol mühürlü kauçuk 3. Yukarı kesme erkeği gövdesi
4. Yukarı mühürlü kauçuk 5. Sol mühürlü kauçuk 6. Yukarı kesici koç gövdesi
S tipi Ram BOP'un kılıf Ram Montaj Yapısı
Değişken Ram
Değişken ram, değişken ram, üst mühür, değişken ön mühürden oluşur.BOP'da değişken ram'ın montajı, ortak ram ile aynıdır, BOP'nin herhangi bir kısmını değiştirmek zorunda değilsiniz.
1Değişken Ram Kauçuk 2. Ram gövde 3. En üst mühürlü kauçuk
S tipi Ram BOP'un değişken Ram Montaj Yapısı
S Ram BOP Specifikasyonu ve Modeli
Çalışma basıncı
(psi) |
Çıkartma. |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Not:S Ram BOP Spesifikasyonu ve Modeli
S, S tipi koç BOP'u temsil eder.
| Spesifikasyon ve Model |
Ana Bor
mm ((in) |
Çalışma Baskısı
MPa ((psi) |
Açılacak yağ miktarı (tek silindir) |
Kapatma için yağ miktarı ((Tek Silindir) |
Ram Tipi |
Ram Boyutu
(in) |
Boyut mm |
Kilo |
Önerilen BOP kodu |
| uzunluk |
genişliği |
Yükseklik |
tek |
iki kat |
| tek |
iki kat |
| 180 ((71/16 in) seri |
(2)FZ18-21 |
179.4 ((71/16) |
21-3000 |
1.6 |
2 |
H |
En fazla 5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2) FZ18-35 |
179.4 ((71/16) |
35-5000 |
1.6 |
2 |
H |
En fazla 5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2) FZ18-70 |
179.4 ((71/16) |
70-10000 |
2.2 |
2.5 |
H |
En fazla 5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2) FZ18-105 |
179.4 ((71/16) |
105-15000 |
7.4 |
8 |
H |
En fazla 5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| 230 ((9 in) seri |
(2)FZ23-21 |
228.6-9 |
21-3000 |
1.3 |
1.5 |
HF |
En fazla 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228.6-9 |
35-5000 |
4.7 |
5.3 |
HF |
En fazla 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228.6-9 |
70-10000 |
7 |
8 |
H |
En fazla 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2) FZ23-105 |
228.6-9 |
105-15000 |
10.2 |
10.9 |
HF |
En fazla 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.00 |
| 280 ((11 inç) seri |
(2)FZ28-21 |
279.4-11 |
21-3000 |
2.7 |
3.2 |
S |
En fazla 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S77.00 |
| (2)FZ28-35 |
279.4-11 |
35-5000 |
5.4 |
6.2 |
S |
En fazla 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279.4-11 |
70-10000 |
7 |
8 |
H |
En fazla 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279.4-11 |
105-15000 |
14.6 |
16.7 |
H |
En fazla 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67.00 |
| 346 ((135/8 in) seri |
(2)FZ35-21 |
346.1 ((135/8) |
21-3000 |
7.8 |
8.9 |
S |
En fazla 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2) FZ35-35 |
346.1 ((135/8) |
35-5000 |
7.9 |
9.3 |
S |
En fazla 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2) FZ35-70 |
346.1 ((135/8) |
70-10000 |
18 |
20.7 |
HF |
En fazla 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2) FZ35-105 |
346.1 ((135/8) |
105-15000 |
17.4 |
20 |
H |
En fazla 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425 ((163/4 inç) |
(2)FZ43-35 |
425.5 ((163/4) |
35-5000 |
10.3 |
11.6 |
HF |
En fazla 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| 476 ((183/4 in) seri |
(2)FZ48-35 |
476.3(183/4) |
35-5000 |
24.5 |
27.9 |
HF |
En fazla 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2) FZ48-70 |
476.3(183/4) |
70-10000 |
24.5 |
27.9 |
HF |
En fazla 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527 ((203/4in) |
(2)FZ53-21 |
527.1 ((203/4) |
21-3000 |
12.2 |
13.6 |
HF |
En fazla 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2) S83.00 |
| 540 ((211/4 in) serisi |
(2)FZ54-14 |
539.8 ((211/4) |
14-2000 |
12.1 |
13.8 |
HF |
En fazla 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33.00 |
| (2)FZ54-35 |
539.8 ((211/4) |
35-5000 |
26 |
29.6 |
HF |
En fazla 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680 ((263/4in) |
(2)FZ68-21 |
679.5 ((263/4) |
21-3000 |
32.6 |
37 |
HF |
En fazla 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2) S87.00 |
| Not:1. BOP Test basıncı standart basıncın 1.5 katı. |
| 2Çalışma basıncı 8.4Mpa'dan 10.5Mpa'ya kadar. |
S Tipi Kırpma Ram İşlem özellikleri
| BOP Tipi |
BOP modeli |
Önerilen BOP kodu |
Silindir Türü |
Boru borusunun özellikleri |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Normal silindir |
|
| (2)S92.00 |
Tandem güçlendiricili silindir |
4 1/2" 16.6lb/ft G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Büyük silindir |
|
| (2)S100.00 |
Büyük silindir |
5 inç 19.5 lb/ft G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Normal silindir |
|
| (2)S02.00 |
Büyük silindir |
5 inç 19.5 lb/ft G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Normal silindir |
|
| (2)S99.00 |
Büyük silindir |
5 inç 19.5 lb/ft G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Normal silindir |
5 inç 19.5 lb/ft G-105 PSL-3 |
| (2)S112.00 |
Büyük silindir |
5 1/2 " 24.7lb/ft G-105 PSL-3 |
| (2)S117.00 |
Tandem güçlendiricili silindir |
5 1/2" 24.7lb/ft S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Normal silindir |
5 inç 19.5 lb/ft G-105 PSL-3 |
| (2)S113.00 |
Tandem güçlendiricili silindir |
5 1/2" 24.7lb/ft S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Normal silindir |
5 inç 19.5 lb/ft G-105 PSL-3 |
S Tipi Değişken Ram aralığı
| BOP Tipi |
BOP Modeli |
Değişken RAM aralığı (in) |
| S |
(2)FZ 18-70 |
2 3/8 "-3 1/2" |
| (2)FZ28-35 |
2 3/8 "-3 1/2" |
3 1/2 "-5" |
| (2)FZ 28-70 |
2 3/8 "-3 1/2" |
3 1/2 "-5" |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8"-5" |
4 1/2-5 1/2 |
5-7 inç |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5 inç |
4 1/2-5 1/2 |
5-7 inç |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5 inç |
4 1/2-5 1/2 |
5-7 inç |
| (2)FZ 53-21 |
4 1/2 "-5 1/2" |
| (2)FZ 54-14 |
4 1/2 "-5 1/2" |
| (2)FZ 54-35 |
4 1/2 "-5 1/2" |
