API Drawworks Sondaj Ekipmanları Bileşenleri Tip JC40 JC50 JC70 Max Fastline Çekme 275KN - 485KN
Ürün Açıklaması
Drawwork, sondaj kulesinin temel parçasıdır.Esas olarak sondaj aletlerini beslemek, direği kaldırmak veya döşemek, sondaj borusuna girip çıkmak, kasa operasyonunda çalışmak vb.
Teknik özellikler

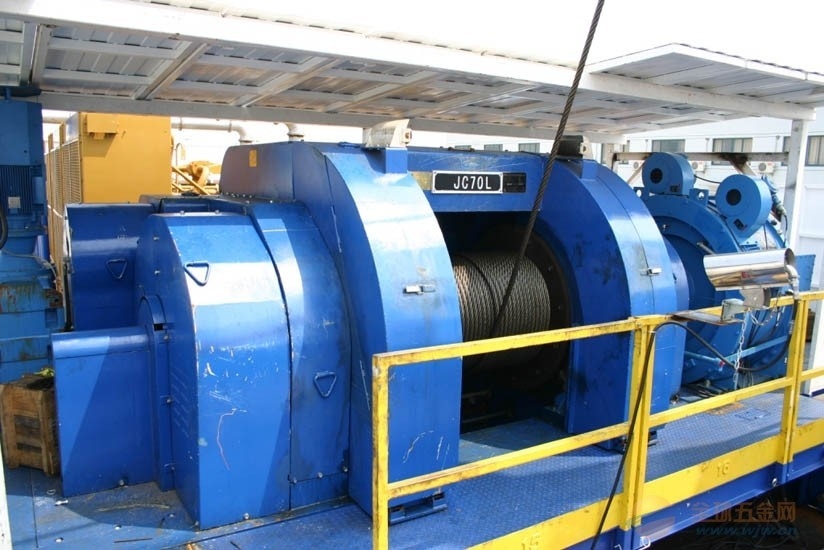

Elektrikli tek şaft çekme işi:AC veya DC motorlar, dişli redüktörler, hidrolik disk fren, çekme çerçevesi, tambur mili tertibatı, otomatik uç besleme ekipmanı ve çekme kontrol sisteminden oluşur. Benzer çekme ile karşılaştırıldığında, parçalar az, hacim küçüktür. , ağırlık hafiftir;Tambur mili, bir DC elektrik motoru veya bir AC-VFD elektrik motoru tarafından dişli redüktörü aracılığıyla tahrik edilir (iki motorun dişli redüktörü sürmesi de mümkündür), bu da o ~ 140Hz kapsamında düzgün hız modülasyonunu gerçekleştirebilir.İki kademeli hız dişli redüktörlü şanzıman kullanın, şanzıman verimliliği yüksektir, titreşim küçüktür, gürültü düşüktür, servis ömrü uzundur. Ana fren hidrolik disk frendir, yardımcı fren dinamik fren veya EATON frenidir. Kampana Lebus halat oluğu ile donatılmıştır, bağımsız dijital kontrol AC-VFD'ye ve bilgisayar otomatik kontrol sistemine sahiptir.Hangi otomatik bit besleme gerçekleştirebilir.Trip-in çalıştırma ve delme, en iyi delmeyi gerçekleştiren gerçek zamanlı olarak izlenir ve analiz edilir.

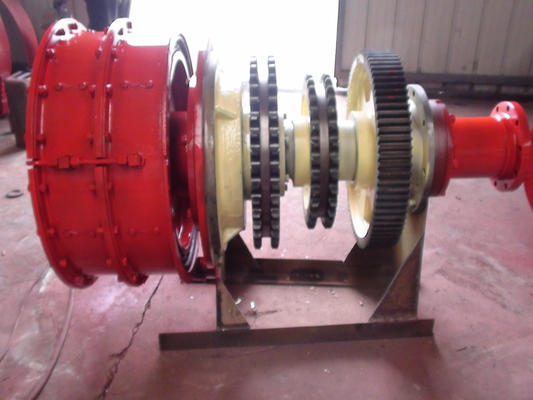

■DC motor tahrik zinciri çizimi:DC motor tarafından tahrik edilir, bölücü tip veya entegre tip yapıya sahiptir;Tambur yüksek hızlı uç, tambur düşük hız ucu, havalandırmalı pnömatik boru kavraması ile donatılmıştır.Ana fren hidrolik disk frendir, yardımcı fren elektromanyetik girdap akımı frenidir. Hava kontrol dişlileri değişimini, zincir tahrik yapısını benimseyin.Zincir yağlaması ince yağdır, yatak yağlaması gresdir/Tambur, Lebus halat oluğu ile işlenmiştir.Çizim, otomatik delme cihazı ile donatılabilir.
■Mekanik tahrik çizimi:Tambur yüksek hız ucu, tambur düşük hız ucu, havalandırmalı pnömatik boru kavraması ile donatılmıştır. Fren jantları (veya fren diski), su sirkülasyonu ile soğutulmaya zorlanır, fren jantlarına (veya fren diskine) ara frekans söndürme uygulanır. ) tamburun aşınma direncini iyi ve servis ömrünü uzatan yüzey. Ana fren hidrolik disk fren veya bant frenidir, yardımcı fren elektromanyetik girdap akımı freni veya EATON frenidir (su soğutmalı veya hava soğutmalı). Tüm dişli vites kavramaları Involute spline diş kavraması, vites değiştirme hava silindiri veya pnömatik boru kavraması, kolay.Çalıştırması basit ve güvenilirdir. Tambur, Lebus halat oluğu ile işlenmiştir.Drawwork, otomatik delme cihazı ile donatılabilir.
Teknik parametreler
|
modeli
parametreler
|
JC40 |
JC40DZ |
JC40DB |
JC50 |
JC50DZ |
JC50DB |
JC70 |
JC70DZ |
JC70DB |
|
kW(hp)
Derecelendirme Giriş Gücü
|
735(1000 |
1100(1500) |
1470(2000) |
|
kN(lbf)
Max.Hızlı Çekme
|
275(61720) |
340(76435) |
485(109030) |
|
mm(inç)
Çap.Matkap Hattının
|
32(11/4) |
35(13/8) |
38(11/2) |
|
mm(inç)
Tambur Boyutu (Çap x genişlik)
|
640x1139
(25.20x44.84)
bant freni:
640x1237
(25.20x48.70)
|
640x1302
(25.20x51.25)
|
685x1245
(26.97x49)
|
685x1138
(2697x44.80)
|
685x1423
(26.97x56)
|
685x1245
(26.97x49)
|
770x1361
(30.31x53.58)
|
770x1438.93
(30.31x56.65)
|
770x1361
(30.31x53.58)
|
|
Kaldırma Hızı için Dişliler
|
4F+2R
|
Kademesiz hız değişimi
(tek şaft)
|
6F+2R
|
4F+2R
|
4F+2R
Kademesiz değişim
|
Kademesiz hız değişimi (tek şaft)
|
6F+2R
|
4F+2R
Kademesiz hız değişimi İki parçalı taşıma
|
4F+2R
Kademesiz hız değişimi Tüm ulaşım
|
Kademesiz hız değişimi
(tek şaft)
|
|
mm(inç)
Fren diski
(çap x kalınlık)
|
1500x76
(59.06x2.99)
1168x265
(46x10.43)
|
1500x76
(59.06x2.99)
|
1600x76(63x2.99)
1270x267(50x10.5)
|
1600x76(63x2.99) |
1600x76
(63x2.99)
1370x267
(54x10.5)
|
1600x76(63x2.99) |
|
Ana Fren
|
Hidrolik disk fren/bant fren
|
Hidrolik disk fren
|
Hidrolik disk fren/
bant freni
|
Hidrolik disk fren
|
Hidrolik disk fren/
bant freni
|
Hidrolik disk fren
|
|
Yardımcı Fren
|
DWS40/
FDWS40
|
236WCBD/
236WCB2
|
Dinamik fren
|
FDWS50/DWS50/336WCBD/336WCB2 |
Dinamik fren
|
FDWS70/DWS70/436WCBD/436WCB2 |
Dinamik fren
|
|
Anahat Boyutu
mm(inç)
|
Uzunluk
|
6600
(260)
|
4100
(161)
|
7500
(295)
|
7390
(291)
|
8030
(316)
|
4900
(197)
|
7930
(312)
|
7670
(302)
|
8000
(314)
|
7800
(307)
|
|
Genişlik
|
2890
(114)
|
2946
(116)
|
2650
(104)
|
2980
(117)
|
2540
(100)
|
3928
(115)
|
3000
(122)
|
3150
(124)
|
4585
(181)
|
3680
(145)
|
3218
(127)
|
|
Yükseklik
|
2670
(105)
|
2100
(83)
|
255
(101)
|
2810
(111)
|
2699
(106)
|
2300
(101)
|
2705
(107)
|
3197
(126)
|
2820
(111)
|
2513
(99)
|
|
kg(lb)
Ağırlık
|
27500(60630)
Bant freni:
25532(56290)
|
34825
(76780)
|
21000
(48300)
|
34930
(77000)
|
31100
(68560)
|
44665
(98469)
|
Tek fren diski
2400(52910)
Çift fren diski
38000(83775)
|
46344
(102170)
|
59000
(130070)
|
49000
(108030)
|
49850
(109890)
|
