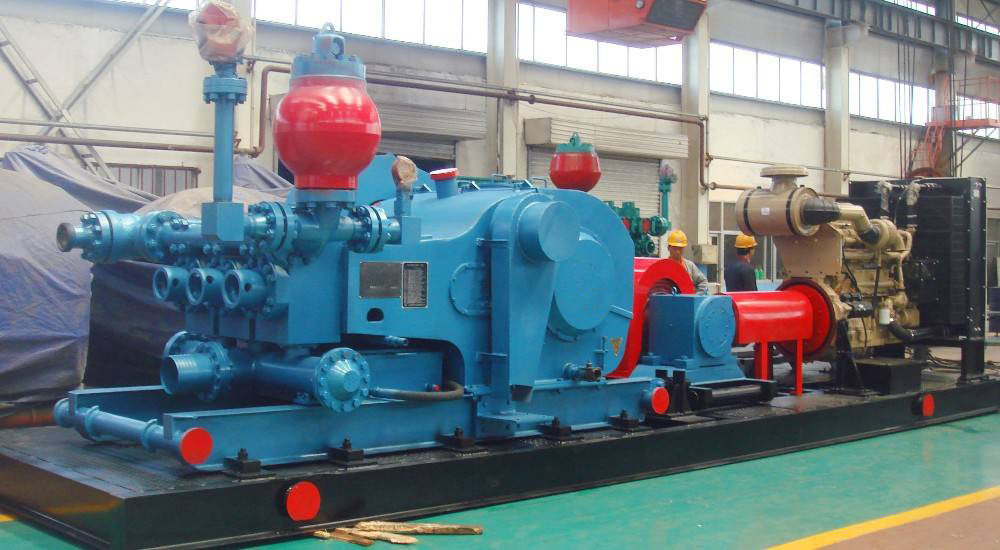

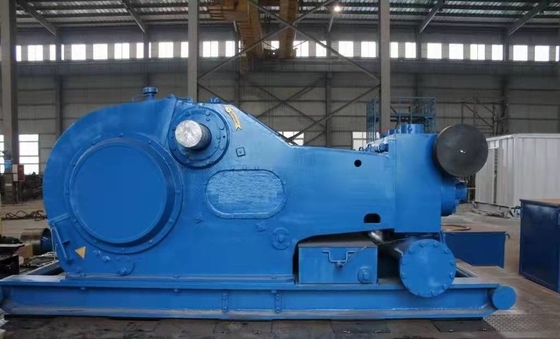

RS F-1000 Pompa Beygir Gücü 1000 API 7K Standardı İçin Sondaj Çamuru Pompası
çamur pompasının işlevi
Petrol ve doğalgaz kuyularında sondaj sıvısı çamurunun darbe için sirkülasyonunu ve akmasını sağlamak için pompalamak için kullanılır.Onun önemine göre
iş, sondaj kulesinin kalbi ile karşılaştırılır.
Çamur sirkülasyonu, döner delme işleminde önemli bir işlemdir ve ana işlevleri aşağıdaki gibidir:
1. Kuyunun dibindeki kesikleri çıkarın ve halka şeklindeki boşluktan yüzeye taşıyın.
2. Kuyu duvarının çökmesini önlemek için kuyu duvarına çamur keki yapın.
3. Patlamayı önlemek için sondaj kuyusu bölümündeki petrol, gaz ve su katmanlarının basıncını dengeleyin veya kontrol edin.
4. Delikte karmaşık durumlarla başa çıkın.Çatlak tabanı ile karşılaşılırsa tıkama malzemesi pompalanır ve matkap sıkıştığında,
sıkışanları serbest bırakmak için ham petrol ve mazot pompalanır.
5. Matkap ucunu soğutun ve dönen matkap dizisini yağlayın.
RS-F1000 Çamur Pompası Teknik Parametresi
| Pompa Modeli |
RS-F1000 |
| Nominal giriş gücü |
735kw(1000HP) |
| Felç |
140dk-1(140SPM) |
| Strok Uzunluğu |
254mm(10") |
| Dişli oranı |
4.207:1 |
| Max.çalışma basıncı |
34.5 MPa |
| Kapak |
API#6 |
| Max.silindir çapı |
6 3/4" |
| Max. silindir basıncı |
16.4MPa |
| Emme borusu çapı |
305mm(12") |
| Tahliye borusu çapı |
5 1/8" Flanş (5000psi) |
| pinyon çapı |
196,9 mm(7 3/4") |
| Anahtar |
50,8×50,8(2"×2") |
| Boyutlar (mm) |
4267×2350×1862 |
| Ana makinenin ağırlığı |
186442kg |
| RS-F1000 çamur pompasının Tahliye ve Basınç İlişkisi Tablosu |
| |
|
|
|
|
|
|
|
|
|
| silindir çapı |
|
içinde |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Deşarj basıncı |
mpa |
16.4 |
17.6 |
19.1 |
20.7 |
24.6 |
29.8 |
34.5 |
| psi |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Felç |
Giriş gücü |
|
Deşarj kapasitesi (L/sn) |
| dk-1 |
KW |
Beygir gücü |
| 140 |
735 |
1000 |
41 |
38 |
35.2 |
32.4 |
27.2 |
22.5 |
18.2 |
| 130 |
683 |
929 |
38.07 |
35.28 |
32.68 |
30.1 |
25.26 |
20.89 |
16.9 |
| 120 |
630 |
857 |
35.14 |
32.57 |
27.86 |
27.77 |
23.3 |
19.28 |
15.6 |
| 110 |
578 |
786 |
32.21 |
29.85 |
27.66 |
25.46 |
21.37 |
17.68 |
14.3 |
| 100 |
525 |
714 |
29.28 |
27.14 |
25.14 |
23.14 |
19.43 |
16.07 |
13 |
| 1 |
5.25 |
7.14 |
0.293 |
0.271 |
0.251 |
0.231 |
0.194 |
0.161 |
0.13 |
| (Mekanik verim %90, doluluk katsayısı α=%100 ve hacimsel verim %100) |
|
Tedarik Markası
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
HONGHUA:HHF-500,HHF-1000,HHF-1300,HHF-1600,HHF-1600HL,HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C,3NB-800
ITECO:T-500,T-800,T-1000,T-1600
Petrol KUYUSU:A-350-PT, A-650-PT,A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
WEATHERFORD:MP-5, MP-8, MP-10, MP-13, MP-16
ULUSAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250,C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
GARDNER DENVER:PZ-7, PZ-8, PZ-9,PZ-10,PZ-11
