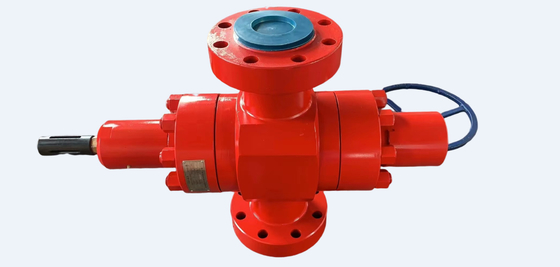

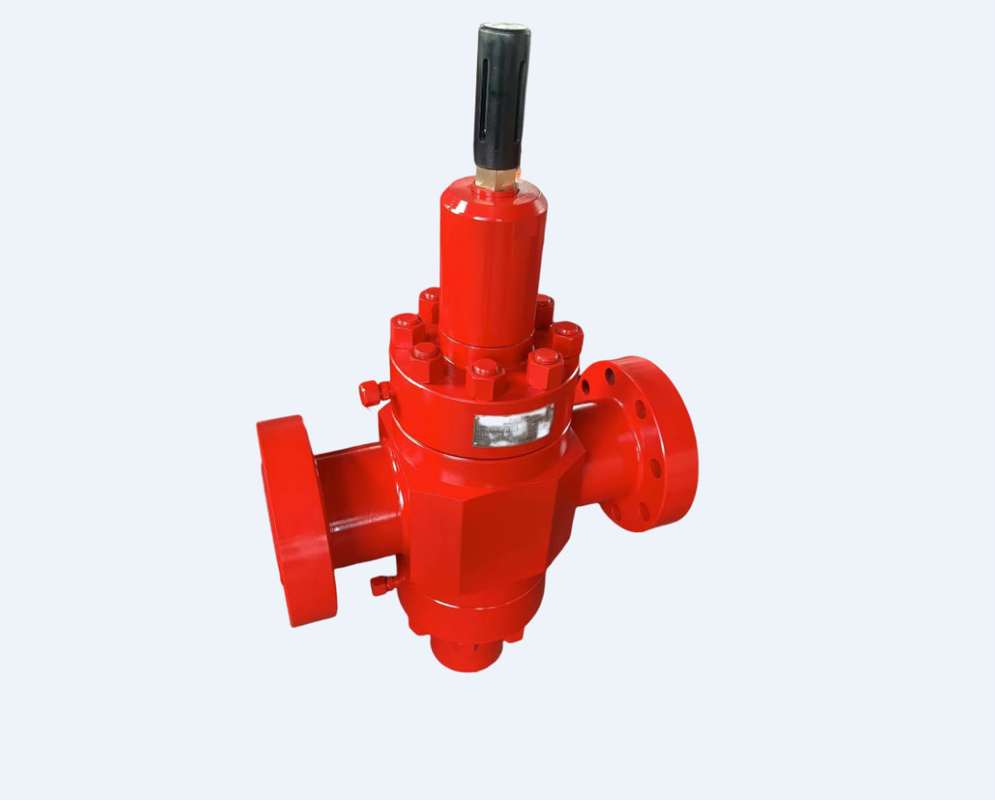

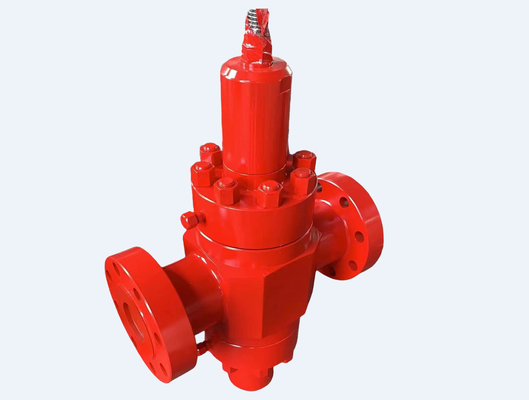

Kapı Valfı El Flat Valve 4 1/16 Inch Basınç 10000PSI API PSL3 Vücut Malzemesi Karbon Çelik
1Ana Amaç ve Uygulama
Plaka kapı valfi kontrol boru hattının ve diğer ortamların geçişi / durdurulması için kullanılır.ve hangi ortamlar petrol içerir, doğal gaz ve diğer maddeler ekşi ortamda ve eksi olmayan ortamda
2.Teknoloji Özellikleri
a. Ürün yürütme standardı: API SPEC 6A kuyu başı ve X-mas assy spesifikasyonu.
b. İş basıncı: 70MPa (10000PSI)
c. İsimsel delik: 103 mm (4 1/16 inç)
d. Hidrolik kontrol yağ basıncı: 10,5 MPa
Adı sıcaklık seviyesi: LU
f. Malzeme seviyesi: DD
g. Ürün spesifikasyon seviyesi: PSL 3
h. Performans gereksinimleri seviyesi: PR1
3Yapı Özelliği
3.1 Valf, valf gövdesinden, valf koltuğundan, dalga yayından, valf diskinden, valf gövdesinden, valf kapotundan, gövdenin fındığından, paketleme mühürlerinden vb. oluşmuş yükselen kanat plaka kapı valfıdır. (bağlı çizime bakın)
3.2Tüm parçalar (yüzeyi nemli) çelik alaşımından veya paslanmaz çelikten yapılır, bu da teknik spesifikasyonda belirtilen durum gereksinimlerini karşılayabilir.
3.3 Valf koltuğu, valf koltuğunun valf plaka ile sıkı bir şekilde birleşmesini sağlayan yüzen bir mühür yapısıdır, en iyi mühürlenme ile valf boşluğunda mühürlü yağ doludur.Valf plaka ve valf koltuğunun mühürleme yüzleri 45 ~ 62HRC deri sertliği ile kaynaklı nikel baz karbid ile işlenir, yüksek sertliğe sahip olan abrazif ve sıvı karşıtı, vanaların çalışma ömrünü artırır.
3.4 Ambalaj dolguyu, nominal basınçta ve yüksek basınçta etkili bir şekilde mühürlenmeyi sağlayabilen bağ tip bir yapıdır.
3.5. Valf hidrolik kontrol boru ile bağlandıktan sonra,Yağ silindirinin konumu sıvı basıncıyla temas ederek yukarı ve aşağı hareket etmek için itilir, böylece valf sapı, valf plaka ile senkronize hareketlidir., valf açılabilir veya kapanabilir. pozisyon yukarı doğru hareket ettiğinde, gösterge sapı onunla birlikte yukarı doğru hareket eder, valf açmak için çalışır, aksi takdirde valf kapatmak için çalışır.
4. Depolama, Taşıma ve Bakım. .
4.1Valf kuru ve havalı bir odada saklanmalı ve valfi kapatmak için deliği kapatılmalıdır.
4.2Depolama olarak, bağlantılı uç pas ve kirlenme karşısı için yağla boyanmalıdır.
4.3Teslimattan önce, vana boşluğu yüksek basınçlı mühürleme yağı ile doludur. Kullanımdan sonra, birçok kez açma/kapama veya mühürleme yüzeyinde biraz sızıntı olana kadar,Süzgeç boşluğuna mühürleme yağı, süzgeç kapağının mühürleme yağı enjekte valfi ile enjekte edilmelidir.Gerekirse, mühürleme yağı enjekte vanasının fındıklarını açın ve mühürleme yağı enjekte etmek için yüksek basınçlı mühürleme yağı enjekte tabancasını bağlayın.
4.4 Valf, akış ortamını açmak/kapatmak için kullanılır. Kullanım sırasında, valf, akış düzenlemesi için yasaklanan, "tamamen açık" veya "tamamen kapalı" durumda kalmalıdır.Başka türlü valflerin mühürleme özelliklerini ve çalışma ömrünü etkilemek için.
5Basınç testi ve kurulum
5.1. Valf teslim önce,103.5 MPa hidrolik basınç testi iki kez yapılmıştı.
a..Sınav basıncı prosedürü: her iki uç üç kez ayrı ayrı test edilir, ilk kez durma basıncı süresi 3 dakikadan az değildir,Durma basınç süresi ikinci ve üçüncü seferde 15 dakikadan az değildir.Durma basıncı sırasında hiçbir sızıntı veya çekim olmamalıdır.
5.3 Boru hattı ile bağlantı sağlayan valf olarak, BX155 halka mühürleme dikişleri, valfın ucunda ayarlanabilir ve vida ve fındıklarla bir çift flans bağlayabilir.ve hidrolik kontrol masası 1 "hidrolik boru iki parça güvenli hidrolik silindir kenarındaki üst delik ve alt delik ile bağlanacak, böylece valf açılabilir/kapanabilir.
6. Onarım
6.1. bir çift mühürleri arasında biraz sızıntı var valf diski ve valf koltuğu, mühürleme yağ başarısız olursa, mühürleme yağ enjekte valf boşluğu içine enjekte edilir,Sıfırlama yüzünde çizik veya aşınma olabilir.Yenilenme yüzüstü ve zemin bitirme ile yapılacak.
6.2. Valf sapında veya denge sapının dolgu paketlemesinde sızıntı ortaya çıktığında, dolguyu değiştirmek gerekir.
